YK-C Clamp-on Ultrasonic Flowmeter

外夹式
超声波流量计

无需切管、无需停机，夹装于既有管路即可完成液体流量监控。面向设备冷却、流体供应与产线改造场景快速部署

查看适用工况查看参数在线设置体验

DN8-DN200: 兼容管径
0.1%F.S.: 重复精度
IP65: 工业防护

Applications

典型应用行业

Why YK-C

为既有管路
加装流量监测而生

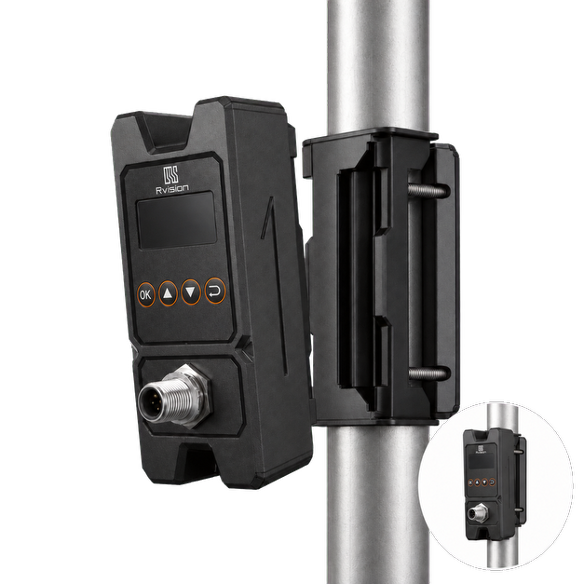

外夹安装

夹持机构固定、主机上锁，常规工具即可完成安装，不改变原有管线结构

非接触测量

探头不接触流体，无可动部件，减少压力损失、污染风险与维护负担

系统接入

支持 OLED 显示、NPN/PNP、4-20mA、报警输出与 MODBUS 通讯协议

Measurement Principle

检测原理

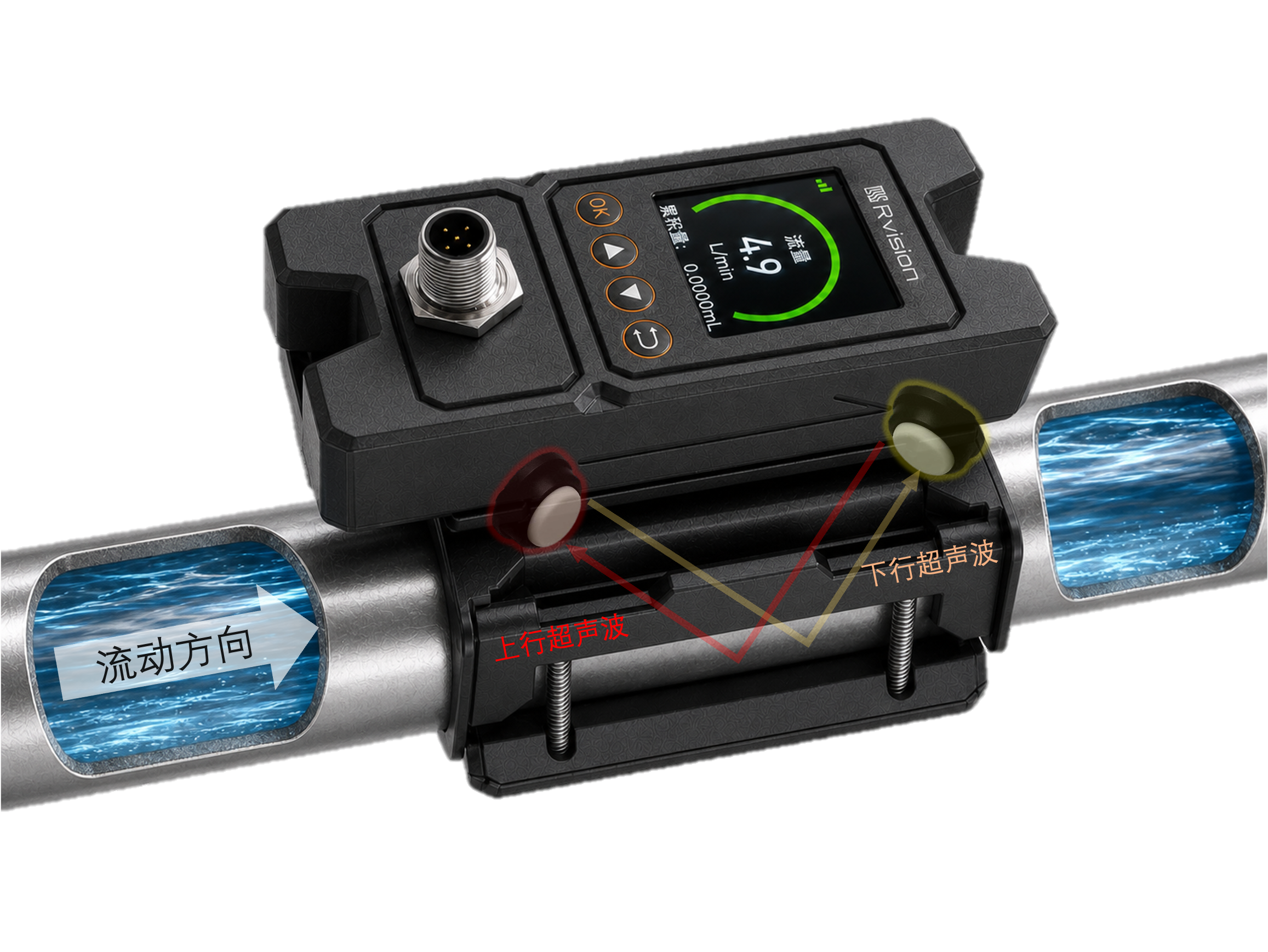

YK-C 通过在管壁外置发射与接收超声波换能器，测量一对换能器双向传播的时间差。流体速度变化时，顺流与逆流传播时间产生差异，设备据此换算瞬时流量与累计流量

低流量

高流量

专利 一种基于双向特征融合神经网络的外夹式超声流量测量方法和装置 专利号 CN121705993A

Process Compatibility

同一台设备，覆盖多种液体与管材

YK-C 面向既有管路加装监测，覆盖常见液体介质与不同管材，适合设备冷却、流体供应和产线改造场景

Liquid Media

流量介质

水

冷却水、循环水与去离子水流量监控

油

油类介质供应、回流与设备状态确认

化学药液

化学试剂、清洗液与工艺药液流量监测

Pipe Materials

管子材质

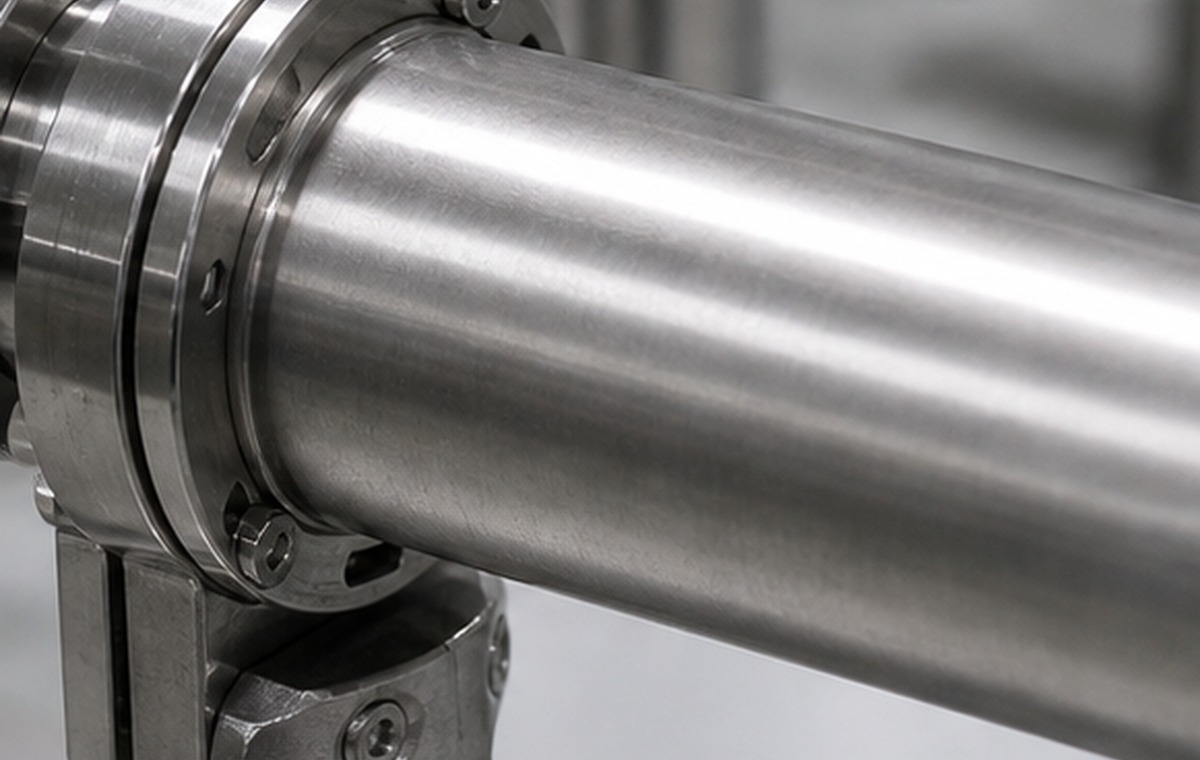

金属管

适配不锈钢、铁、铝、铜等常见金属管

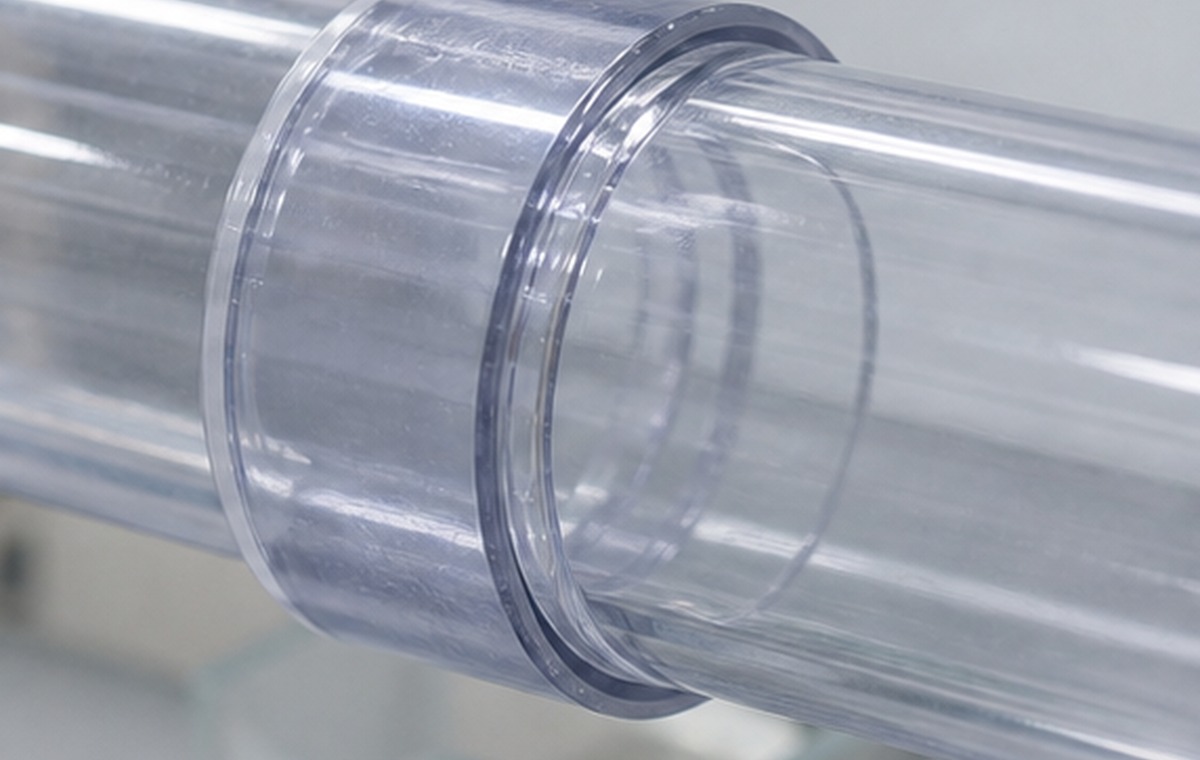

塑料管

适配透明树脂管、工程塑料管等管路

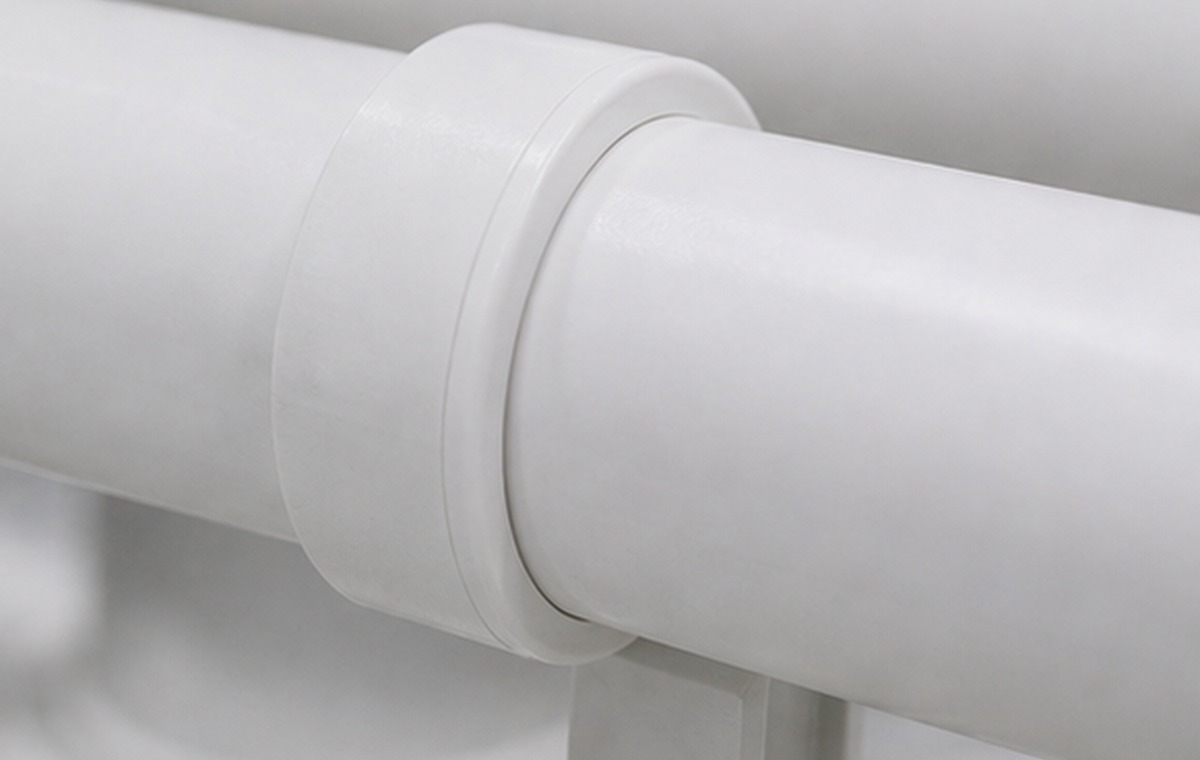

PVC 管

适配 PVC 管及其他常见树脂管材

Installation

三步完成部署，无需切管停机

1清洁管道表面，确保夹持机构贴合
2安装夹持机构，拧紧螺丝并确认不松动
3固定主机，连接 M12 航空插头后运行

Application Part

应用场景

面向设备冷却、流体供应与产线改造，为已有系统增加流量监测

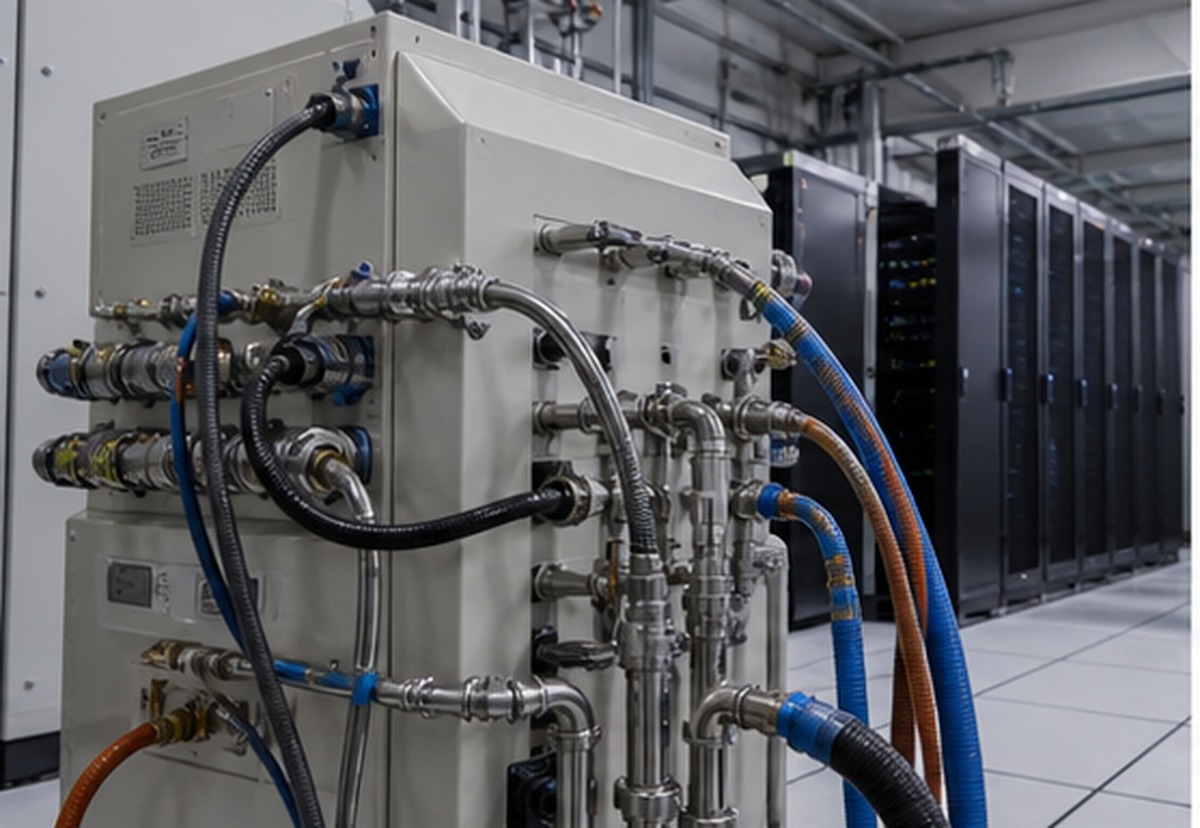

AI服务器

用于液冷系统、冷却水回路与机柜管路的流量确认

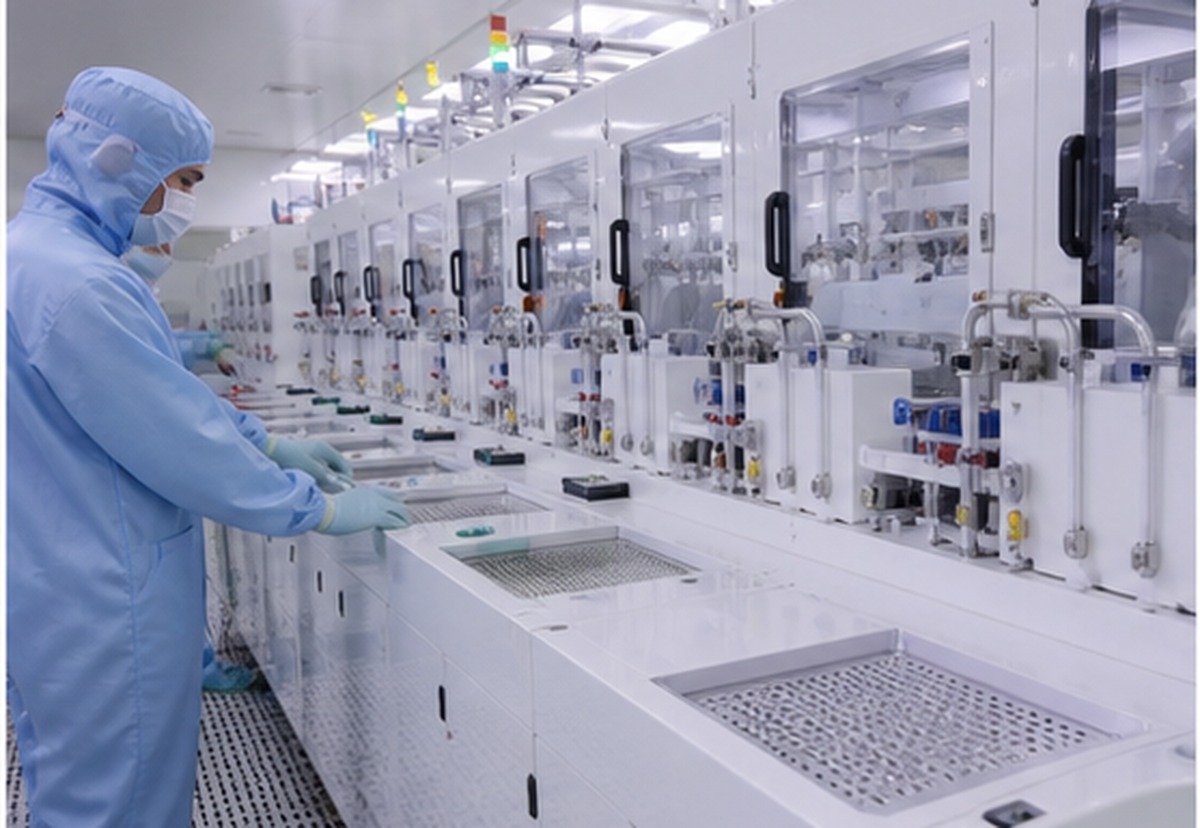

半导体

用于工艺冷却水、药液供应与设备加装监测

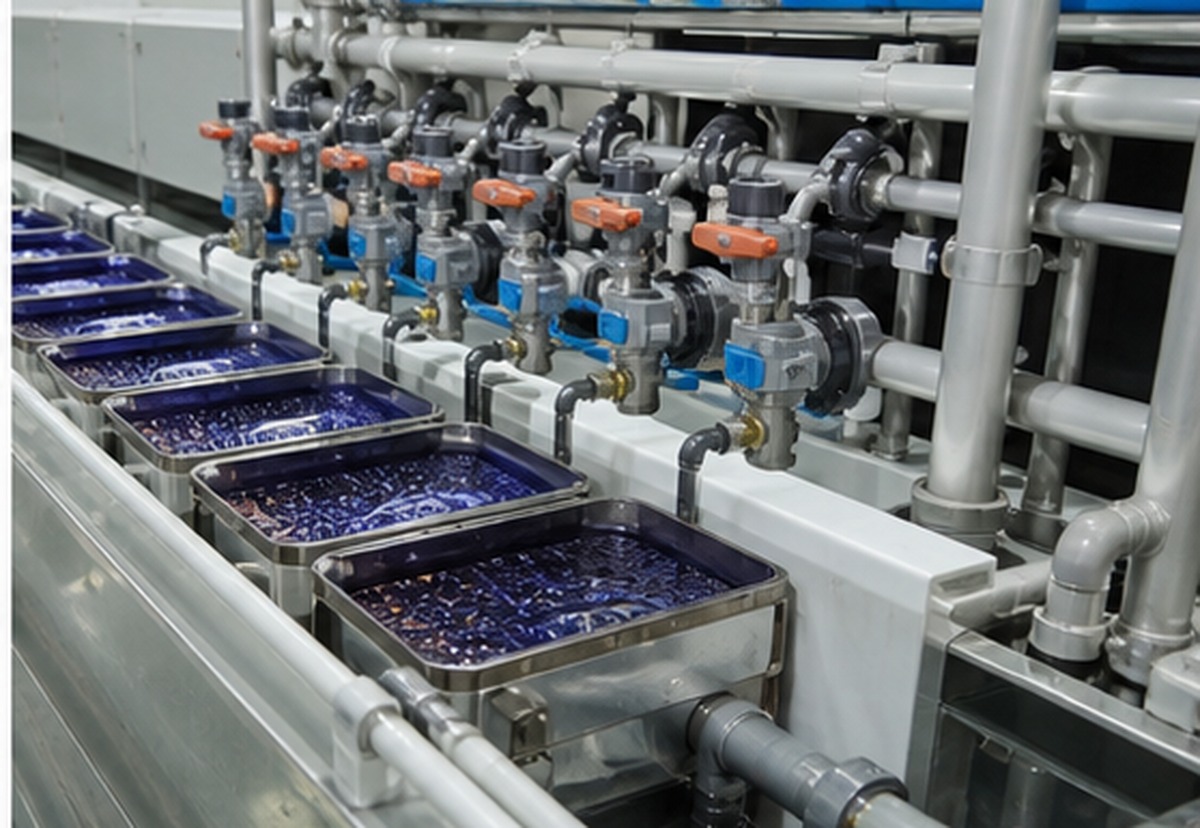

光伏

用于清洗、冷却、化学液体输送等管路流量监控

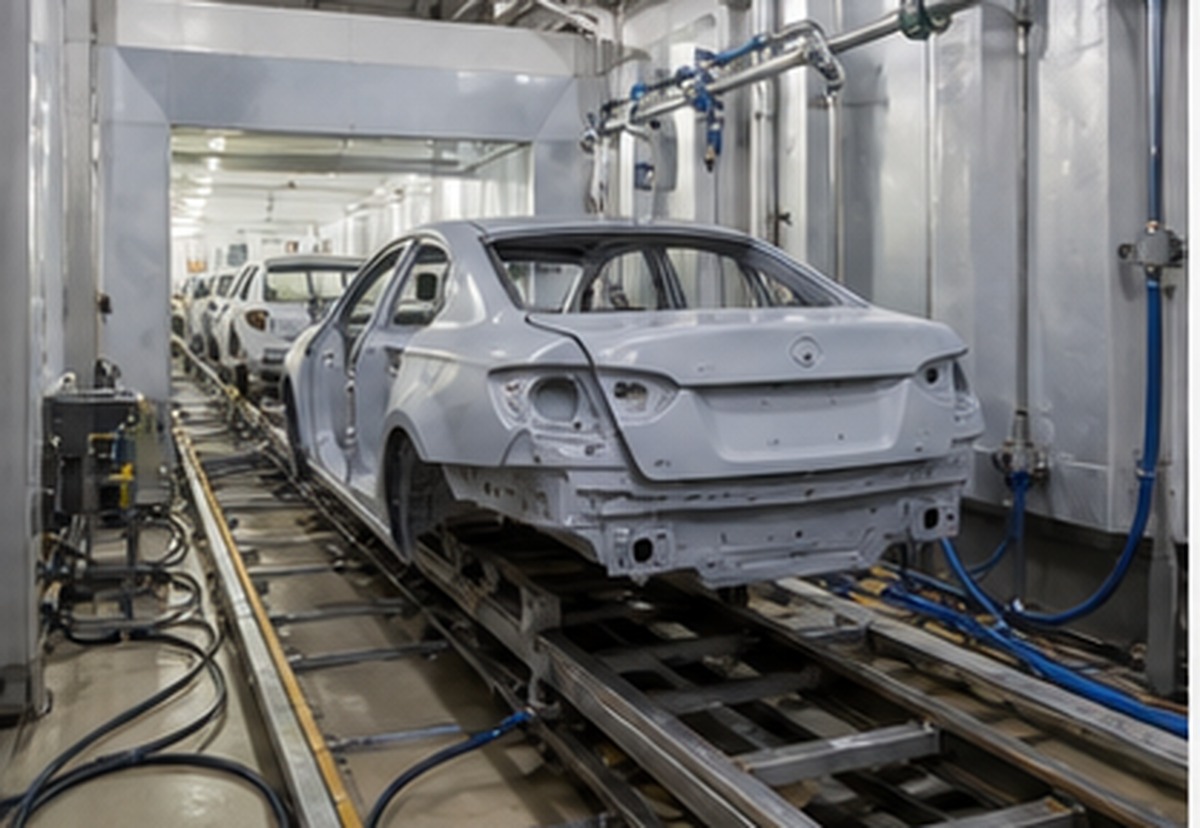

汽车

汽车喷涂，设备过程流量检测

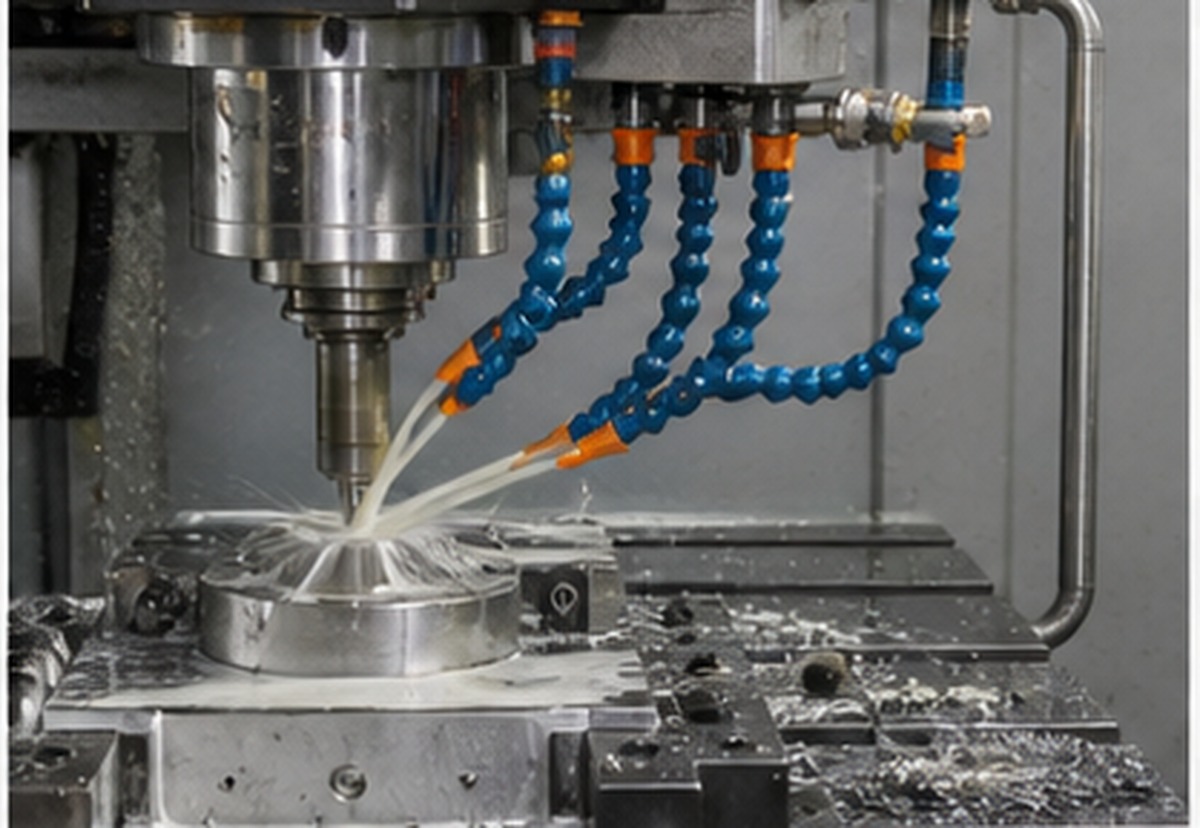

金属加工

用于切削液、冷却液与循环水管路的流量监测

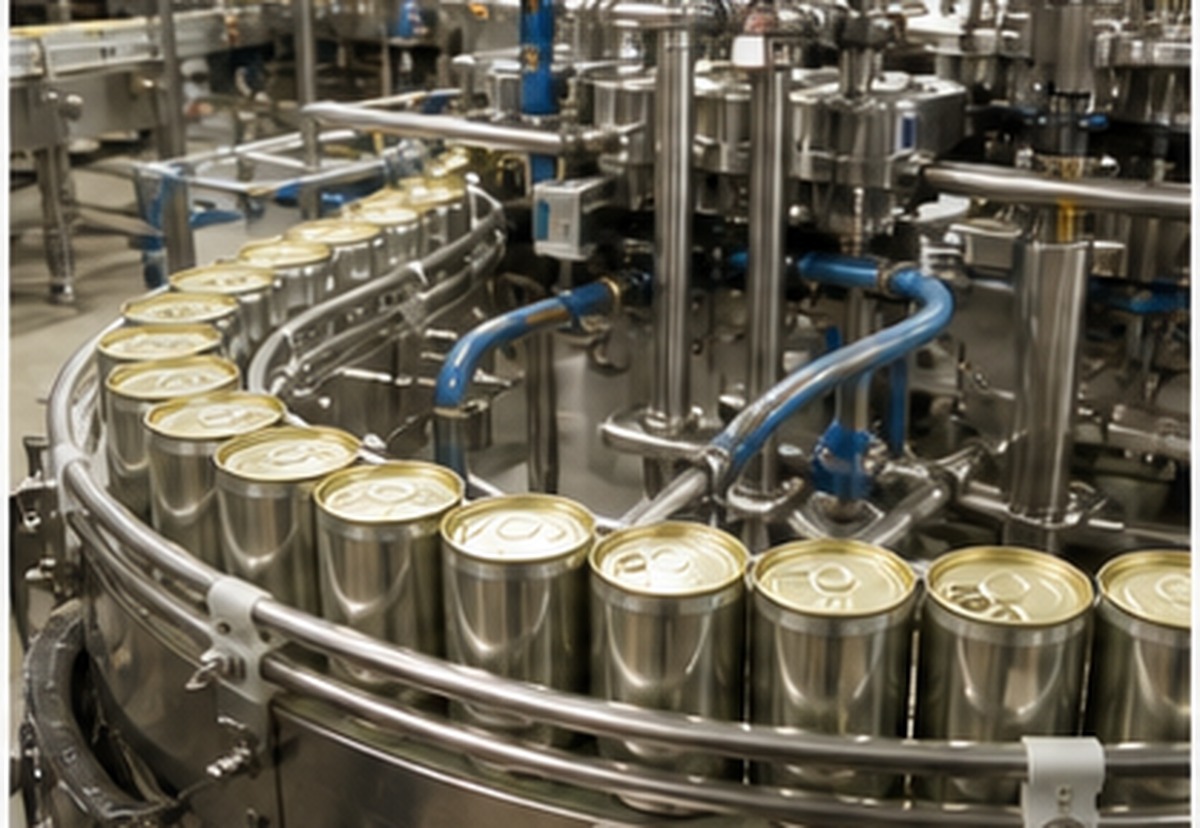

食品

用于非接触式管外测量，减少对既有管线和介质的影响

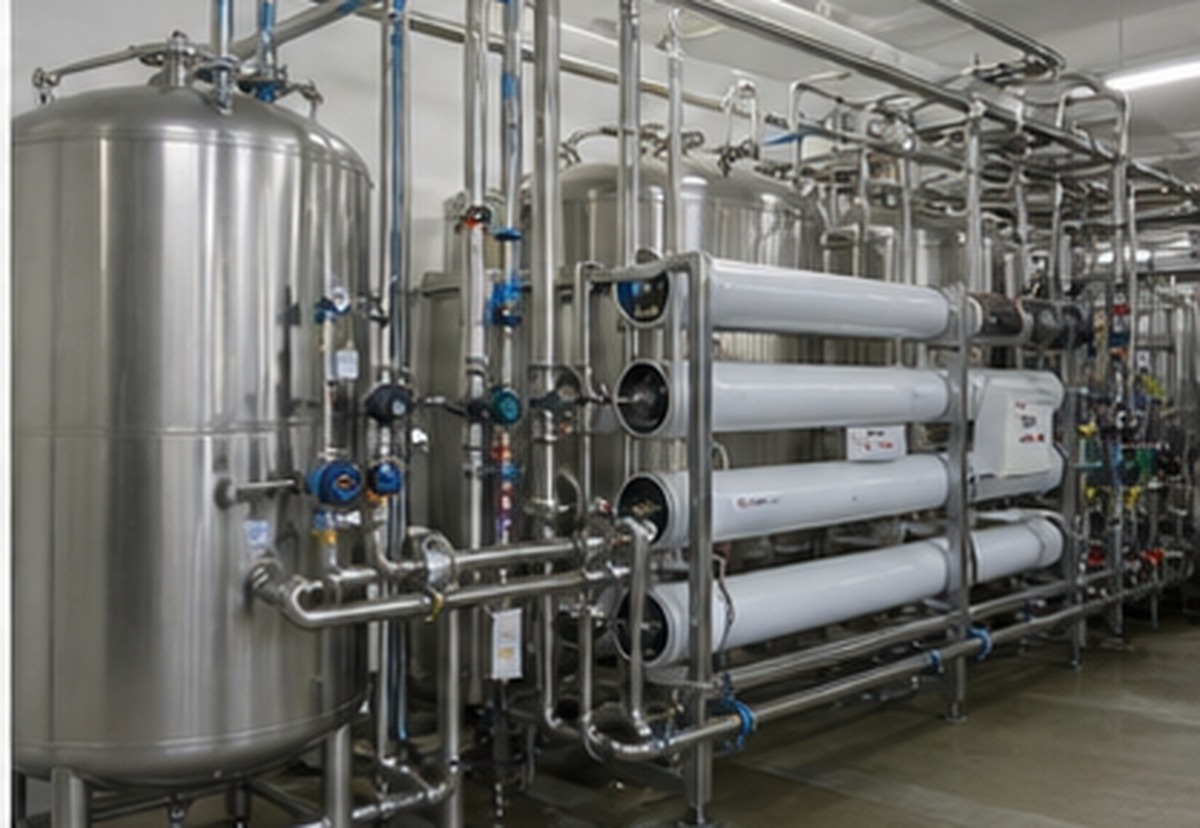

医药

用于纯水、试剂、清洗液等管路流量的加装监控

Selection

支持DN8-DN200范围内所有管道流量测量

常用型号参数可左右滑动查看完整表格

YK-C 常用型号及通用参数
型号	YK-C10	YK-C15	YK-C20	YK-C25	YK-C32	YK-C40	YK-C50	YK-C65	YK-C80	YK-C100
适配外径（mm）	10~16	16~22	22~28	28~37	37~44	44~52	52~65	66~83	83~101	101~127
适配内径	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
额定流量（L/min）	20	60	100	200	300	400	600	1000	1600	2700
支持管道材质	金属管 / 树脂管
支持的流体	水（含DI）/ 油 / 化学试剂
管道表面温度	-20~85℃（高温场景咨询）
重复精度	0.1%F.S.
显示方式	OLED 128×64 点阵
累计流量单位	mL / L / m³
输出	NPN/PNP · 4-20mA · 报警
通讯协议	MODBUS
电源电压	10-26 V DC
外壳防护等级	IP65

水 / 油 / 化学试剂金属管 / 树脂管 -20~85℃ 管道表面温度 10-26 V DC OLED 128×64 MODBUS

TRY BEFORE YOU INSTALL

四个按键，
体验设置

在模拟器中，查看单位、管道参数与输出设置，即时查看读数变化

进入 YK-C 在线体验

LET’S TALK

让选型更简单

告诉我们管径、液体类型、管材与输出需求，我们协助确认适用型号
